以前の記事で、大型のRTX5080が小型ケースである、A3-mATXに導入できなかったと紹介しました。
（参考：「Ryzen 7 9700Xで作る小型サブPC-静音で使いやすい仕上がり-」）
しかし、ゲームや今後動画編集にも挑戦したいところでグラフィックボードが無いというのは、とても不便です。
そのためグラフィックボードのサイズを変更し、A3-mATXの小型ケース内にRTX5080を取り付けました。
本記事では、A3-mATXに取り付けるグラフィックボード選びで考えた事と、気を付けた事を紹介します。
A3-mATXに限らず、小型PCに高性能はGPUを取り付けたいと考えている方のご参考となれば幸いです。
紹介するPC構成
- CPU：Ryzen 7 9700X
- マザーボード：B850M GAMING PLUS WIFI6E
- GPU：RTX5080
- CPUクーラー：NH-D15
- メモリ：DDR5 32G
- M.2 SSD：1TB
- SSD：500GB×2
- 電源：1200W
- PCケース：A3-mATX BLACK
RTX5080をA3-mATXに取り付けるために考えた事
過去、A3-mATXにRTX5080のサイズが大きく取り付けられなかった事を踏まえ、どうやってRTX5080を運用するか考えました。
3つの案が挙げられましたので、この時に考えた事を紹介します。
PCケースのサイズを変更
グラフィックボードを搭載できるサイズA3- mATX以外の小型ケースを導入する案です。
小型PCを導入するという点において、A3- mATXにPCケースをこだわる必用はありません。別の小型PCケースを導入するのが価格的には最も安く取り組める方法です。
一方で、一度組み立ててみたいと思っていた、A3-mATXをあきらめる必要があります。正直、A3- mATX以外のケースで小型PCを組みたくないと考えていたため、あまり魅力的ではありません。
小型のグラフィックボードを導入する
大型のグラフィックボードを持っていたため、これを変更する案です。
RTX5080に限らず、サイズと予算からA3-mATXに収納できるグラフィックカードのモデルを選択します。
この案はA3- mATXを交換する必用泣いたため、魅力的な案です。ただし、グラフィックボードの買い替えが必用となるので、通常であれば優先度は最も低い案です。
マザーボードを買い替える
現在のマザーボードは、2スロット目にPCI-Eスロットがあります。
PCI-E スロットが1スロット目にあるマザーボードに買い替え、厚みのあるグラフィックボードを導入する方法です。スロットの高さが増える事で、グラフィックボードを収納するスペースを確保します。
ただし、以前購入していたAORUS GeForce RTX 5080 MASTERは、長さもあるので、電源ユニットと干渉してしまいます。
そのため、A3- mATXに収納する事は難しいです。
グラフィックボードを買い替えた理由
「RTX5080をA3-mATXに取り付けるために考えた事」でお話した案3つから、「小型のグラフィックボードを導入する」案を採用しました。
理由は、A3-mATXを利用した小型PCを組みたい事、将来的に動画編集も行いつつ、ゲームもしたいという事で、性能に余裕を持たせられるグラフィックボードが欲しいという2点です。
そのため、性能を維持しつつコンパクトサイズなRTX5080を探す事にしました。
選んだグラフィックボードのサイズ紹介

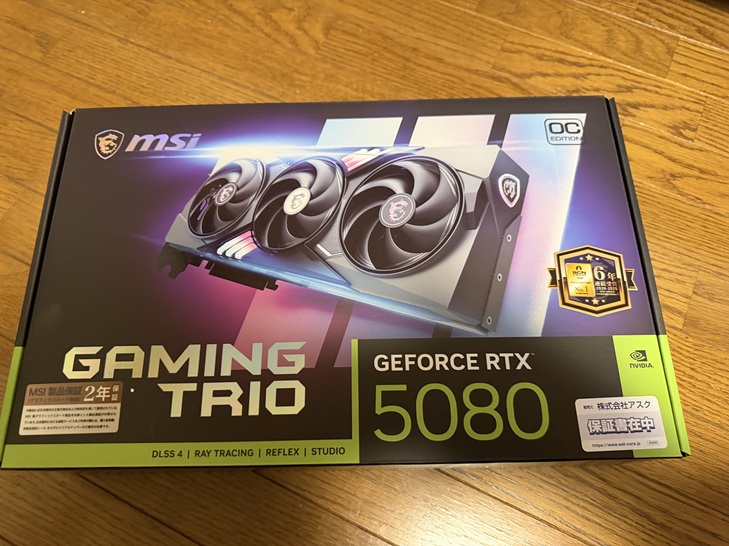

選択したグラフィックボードは、MSIのRTX5080 GAMING TRIOです。
占有スロットが、2.5スロット、長さが338 mm程度で、A3- mATXに収納した際にATX電源ユニットと干渉せず利用できる製品です。
組み立て時の工夫

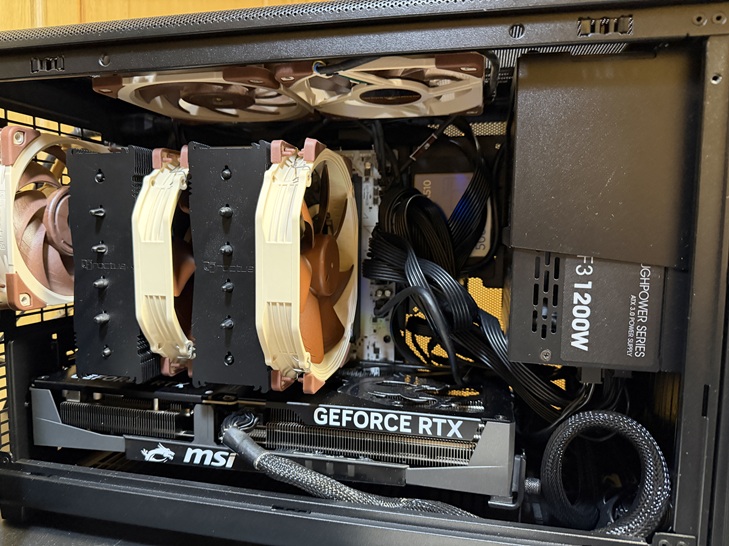

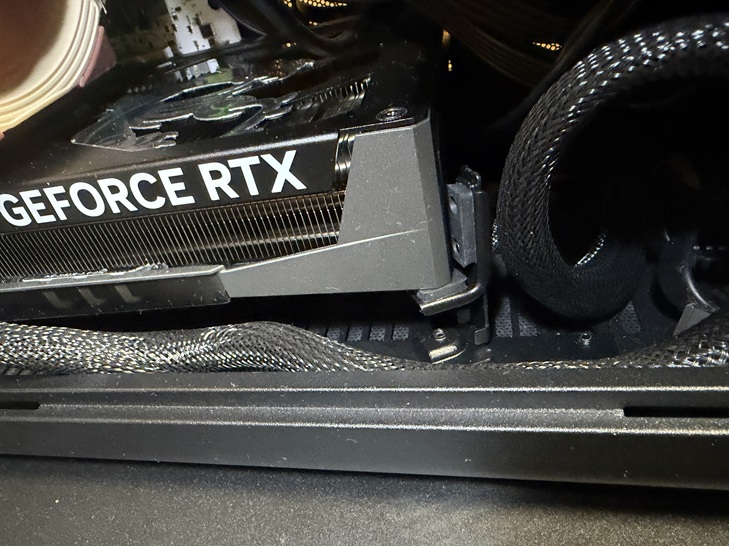

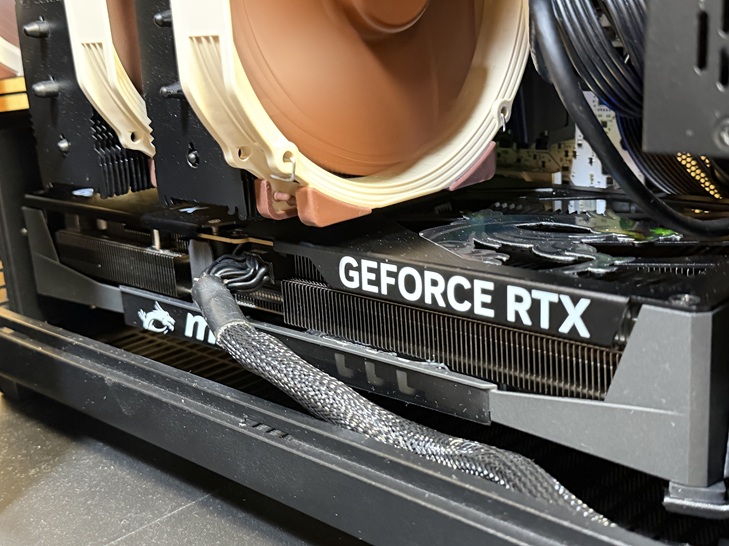

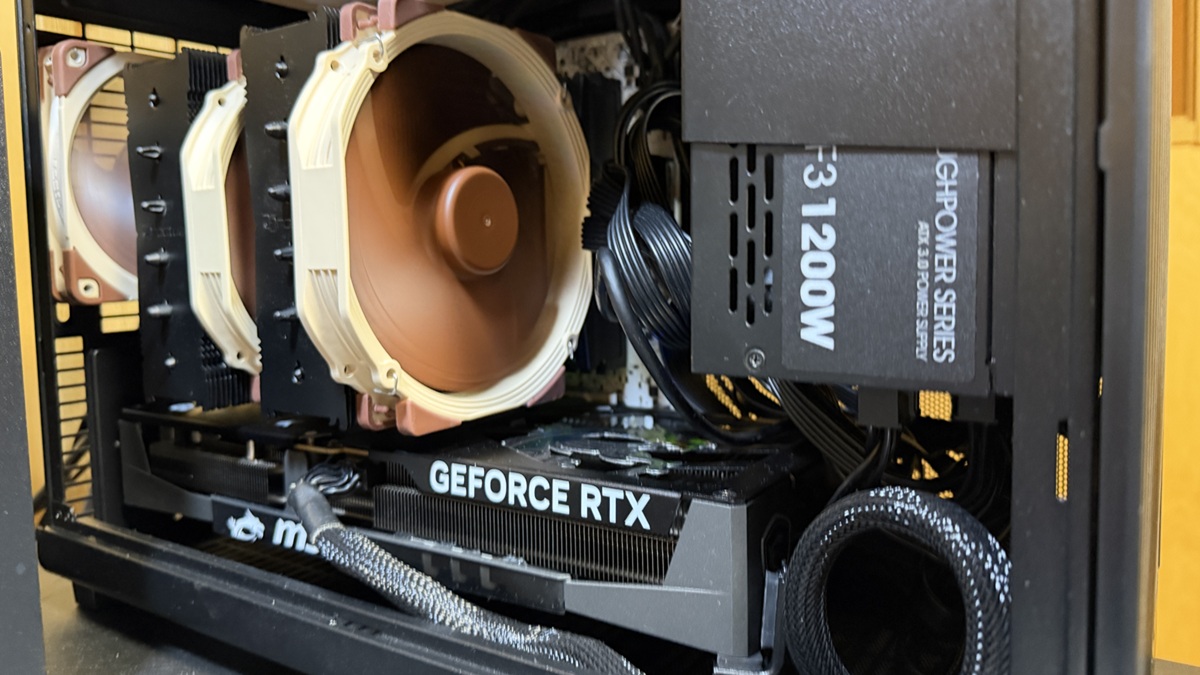

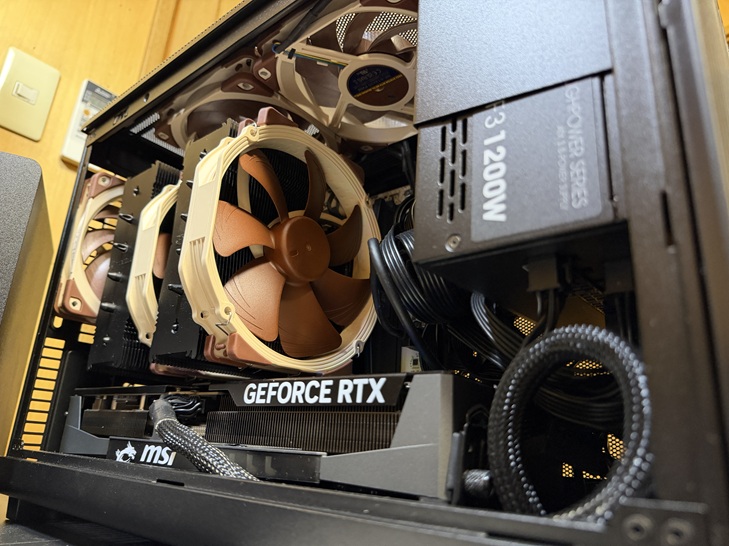

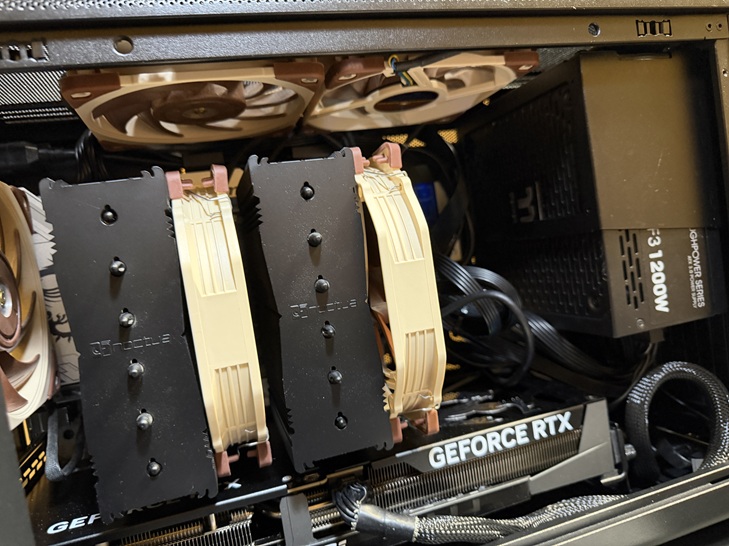

A3- mATXに実際に取り付けました。グラフィックボードをマザーボードへ差し込み、A3- mATXに付属しているグラボステイでRTX5080を支えます。
注意点として、単純にA3- mATXにRTX5080 GAMING TRIOを取り付けると、電源からのケーブルが干渉してグラフィックボードを取り付けられません。

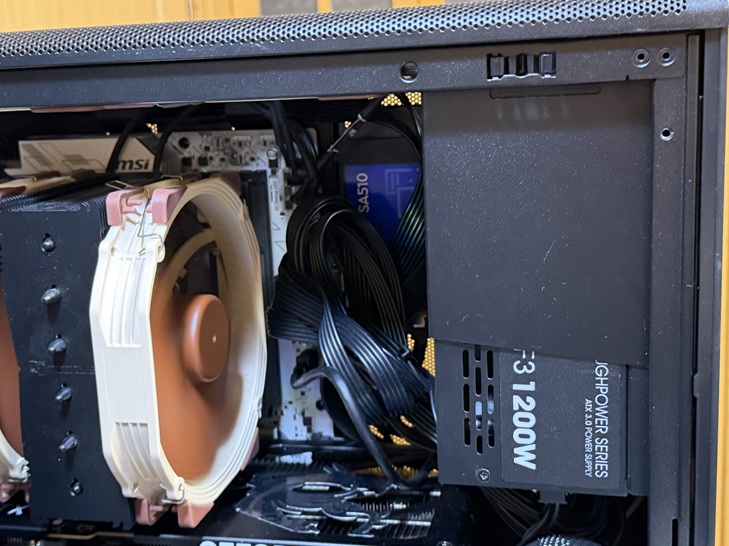

そのため、グラフィックボードの上部分と電源前の空き部分にケーブルをまとめます。
ケース全体で空きスペースが限られているため、ケーブルをまとめられる場所が限られます。空きスペースに対しても、スペースを効率よく利用します。
ところどころ、結束バンドでまとめたり、ケースのフレームに吊るしたりして整理します。
自分なりに整理を行いましたが、配線の上手な人はもっときれいにまとめられると考えています。
運用では温度に注意
運用時には、RTX5080の電源制御を80%に設定しています。
100%で運用した場合は、RTX5080の発熱量が大きく、PC全体を冷やせるか不安があったため、電力制限しています。
冷却にこだわる方は簡易水冷を利用するか、RTX5080ではなく別の発熱の小さなグラフィックボードの導入をお勧めします。

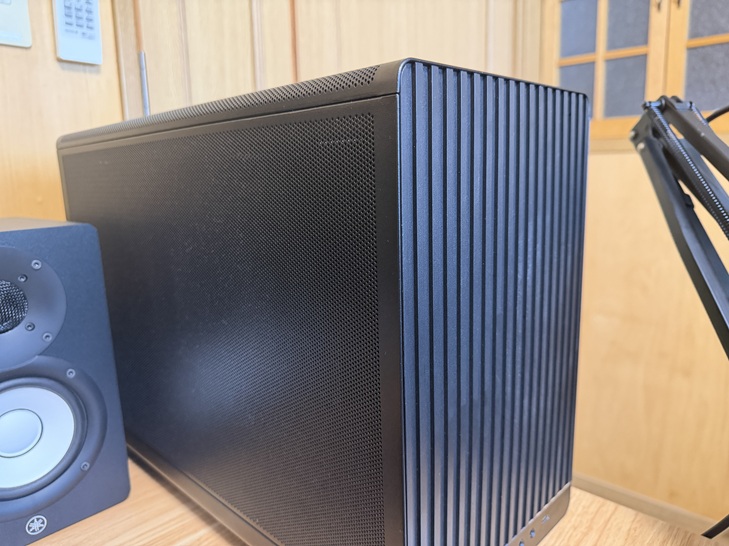

特に、A3- mATXはフロントパネルがメッシュ構造ではなく、正面から風を取り入れにくいため、冷却について調整が必用です。
参考情報として、FF15のベンチマークを動かした時、最高GPU温度70度、最高CPU温度75度となっています。
まとめ
自分が小型PCを組んでみたい。性能も妥協したくないという事で、小型PCにRTX5080を挿入する形を取りました。小型PCを組んでみたい欲求を満足させてくれました。
組み立ての際、A3- mATXに合わせたパーツ選びを行えていなかった事でグラフィックボードの買い替えが発生しています。今後は、ケースに合わせたパーツ選びでサイズに注意が必用と感じました。
特に現物を見ずにパーツを揃えるとパーツ干渉で利用できない事になるので、今後、小型ケースでPCを組み立てる際には、パーツ毎のサイズに注意したいと感じました。
本記事が、小型PCケースで自作PCを組み立てたいと考えている方のご参考となれば幸いです。
以上です。
