現在、ドコモホームルーターを利用したネットワークを使っています。
家の回線はありますが、家族と兼用であり、入口のルーターが安定動作しておらず、時々ネットワークが途切れる状態となっています。
家族利用の回線では、自分の意志で変更ができない事や、自分のやりたい様にできない事から、ドコモホームルーターを導入しました。
自前のネットワークを構築したので、以前勉強のために購入したRTX830を活用し、ローカルネットワークを構築しました。
設定に関する情報がうまく拾えず、試行錯誤の結果、無事にネットワーク接続ができる様になりました。
本記事では、RTX830とドコモルーター（HR02）を利用したネットワーク設定を紹介します。
私自身は、ネットワーク勉強途中となります。本記事で紹介している設定より、良い設定があるかもしれませんので、1つネットワーク接続例として捉えて頂けますと幸いです。
RTX830とHR02の物理接続

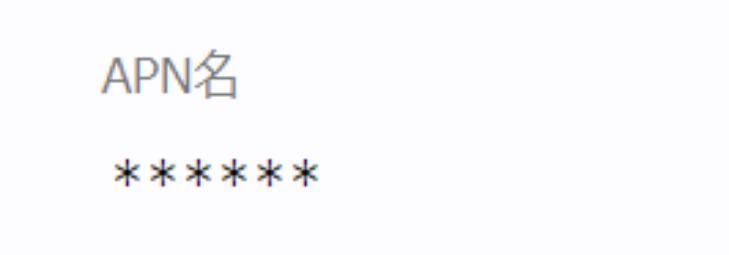

最初、RTX830のLAN2にあたる、WAN配線への接続を考えていましたが、ドコモホームのAPNが「*」表記をしていたので、RTX830のWAN側の設定がで来ませんでした。

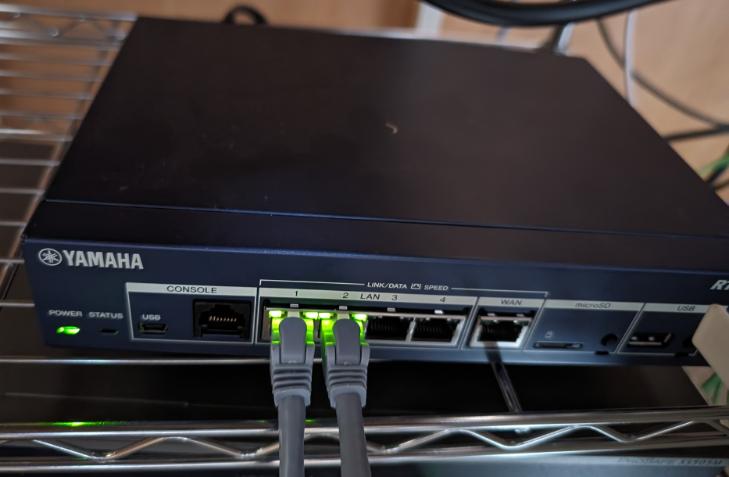

この対応として、LAN１のLANポートにHR02からのケーブルとローカルネットワークの両方を挿し込み使う事としました。
注意点として、RTX830とHR02のソフト設定が完了した後、物理的のLANケーブルを差し込んでください。
ネットワークの役割
ネットワークの役割として、DHCPサーバーをRTX380とし、残りはHR02に任せています。
DNSサーバーは、HR02にしています。
各ルーターの設定紹介
この時点で、HR02とRTX830の有線接続をしていないため、設定順番は得にこだわる必要はありませんが、説明のため、HR02の設定後、RTX830の設定を行う手順で進めます。
各ルーターの設定が完了した後、HR02とRTX830はそれぞれ再起動をします。
HR02の設定
HR02の設定は、2つのメニュー画面で操作をします。
1つが、Wi-Fi設定、もう1つが、LAN設定です。
HR02の設定時、Wi-Fi接続ではなく、有線接続をおすすめします。途中でWi-Fiの設定を切るため、設定を続けられないためです。
Wi-Fi設定のオフ
Wi-Fi設定の「基本設定」画面にて、「Wi-Fiの利用」を「無効」にします。その後、適用を押し、Wi-Fi設定を切断します。
DHCPサーバーの設定

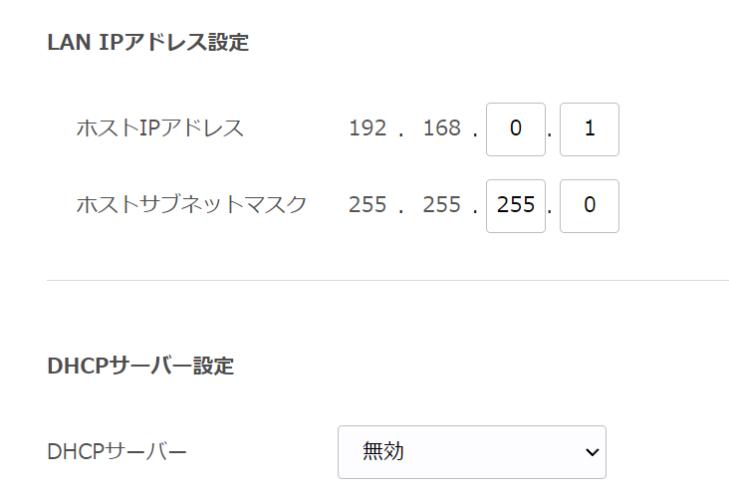

設定の「DHCPサーバー」画面へ遷移します。「DHCPサーバー」にて、「LAN IPアドレス設定」と「DHCPサーバー設定」を操作します。
「LAN IPアドレス設定」では、「ホストIPアドレス」を変更します。ローカルIPアドレスのため、使いたいIPアドレスを設定します。
例として、今回は「192.168.0.1」を設定しています。
続いて、「DHCPサーバー」の設定を「無効」とします。
RTX830の設定
RTX830の設定では、コマンド入力をしても良いですが、GUIの「詳細設定」画面の操作で設定が完了できるため、今回は「詳細設定」を使用した設定内容を紹介します。
IPアドレス

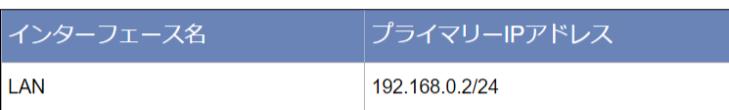

LANの設定画面のIPアドレスを選択し、LANの「プライマリーIPアドレス」を設定します。HR02で設定したIPアドレスのセグメントとするため、「192.168.0.2」を設定しています。
DNSサーバーの設定を無効化
DNSサーバーをHR02にしたため、DNSサーバーを無効とします。

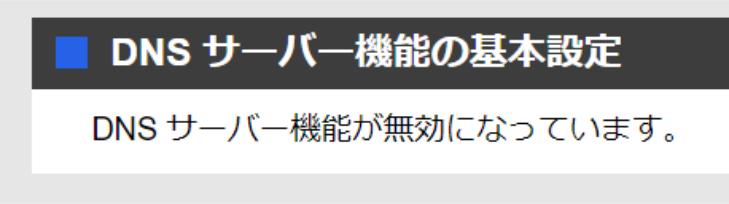

DNS サーバー項目の「DNS サーバー機能の基本設定」にて、「設定」を選択し、「DNS サーバー機能を使用しない」を設定しておきます。
DHCPサーバーの設定
DHCPサーバーをRTX830とするため、DHCPサーバーの設定を有効とします。

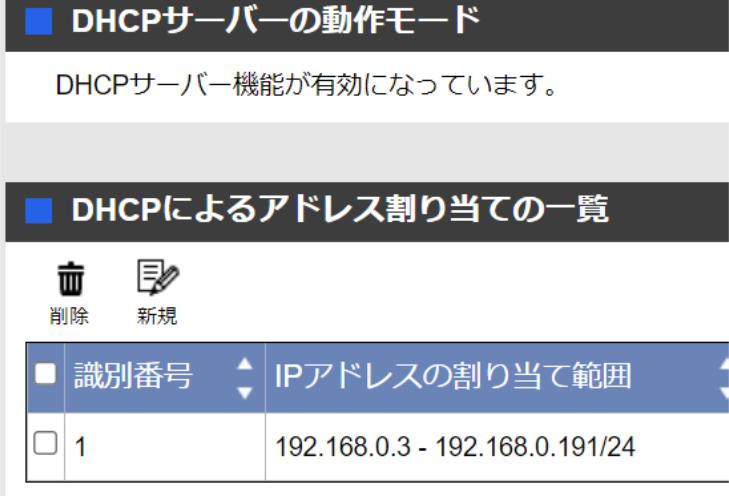

DHCPサーバー項目の「DHCPサーバーの動作モード」にて「設定」を選択し、「DHCPサーバー機能を使用する」を選択します。
設定完了後、「DHCPによるアドレス割り当ての一覧」にて、ローカルネットワークで利用していないIPアドレスの範囲をDHCPの割り当てで利用するIPアドレスとして設定します。
今回は、「192.168.0.3 – 192.168.0.191」を指定しています。
HR02で「192.168.0.1」を使用し、RTX830で「192.168.0.2」を利用しているため、除外しています。
設定完了後の通信状況

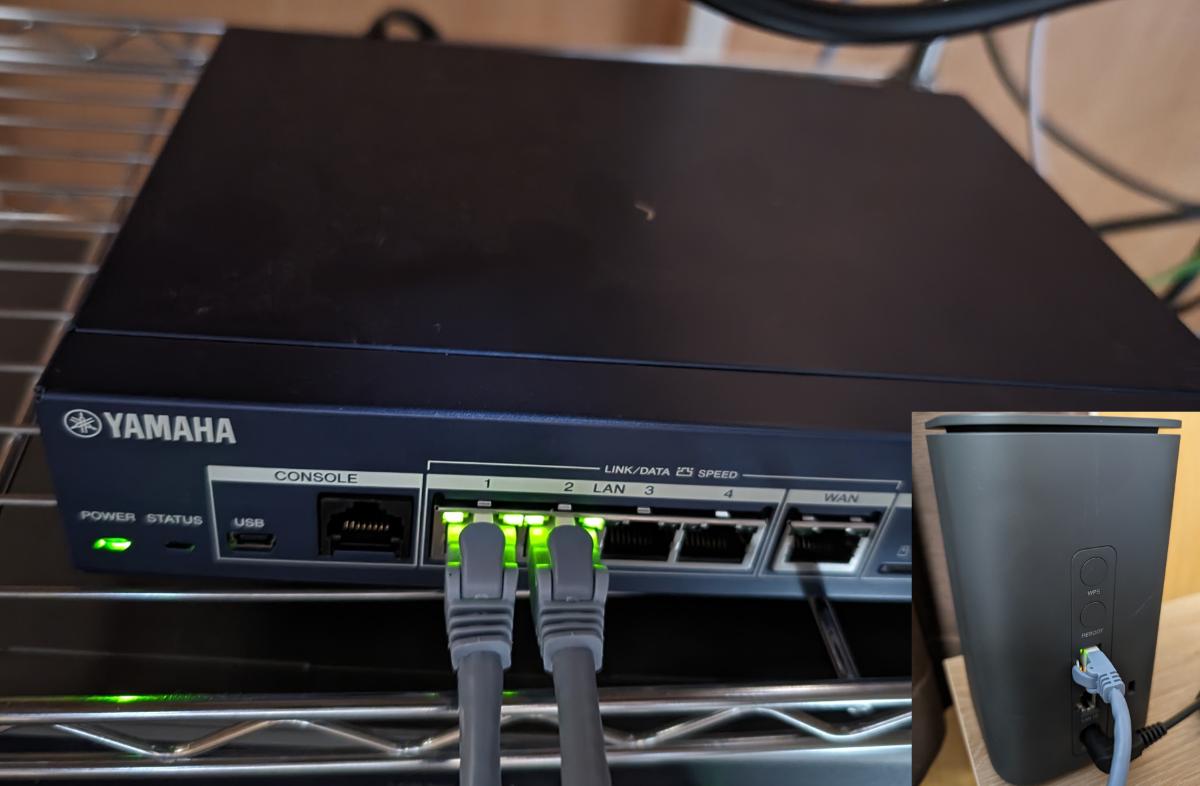

設定完了後、HR02とRTX830を有線接続します。
設定中にパソコンのネットワークアドレス設定をいじっていた場合、自動 (DHCP)とするか、適切なIPアドレスに設定してください。
パソコンから、外部のWEBサイトへ接続し、ページが開けば無事に接続が完了です。
通信状況と速度
ドコモホームルーターを回線として利用し始めましたが、私の住んでいる環境では5Gが利用できないため、4G環境の利用状況を紹介します。
通信速度は、土曜日の夜で47Mbpsです。
動画視聴やネットサーフィンする分には問題の無い速度です。通信速度を必要としないものについては、問題無いと言えます。
まとめ
RTX830とHR02を利用したネットワーク構築を行いました。
ネットワークに関して十分な知識を持っていない状態のため、もっと良い設定があると思いますが、現状できる設定の最大ができました。
今後知識が身についたタイミングで、ネットワーク構成を改善していきたいと考えています。
本記事が、RTX830とHR02を利用したネットワークを構築したい方の参考となりますと幸いです。
以上です。
